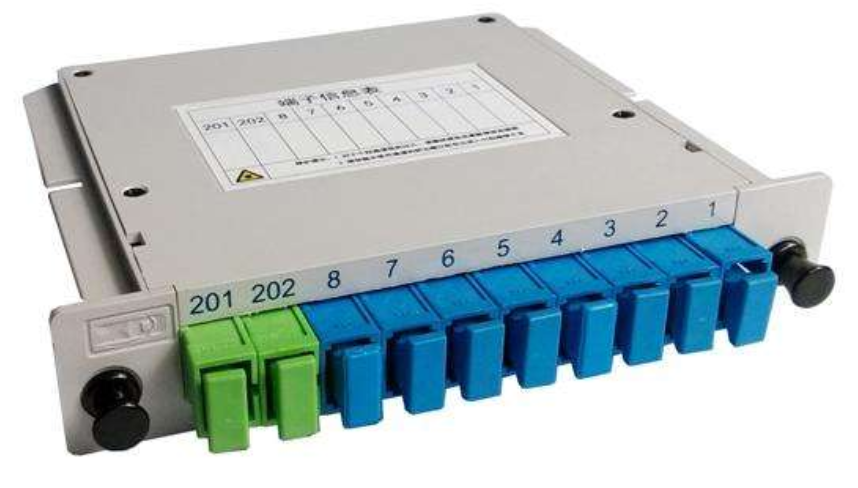

平面波導型光分路器(PLCSplitter)是一種基于石英基板集成波導光功率分配器件，具有體積小，工作波長范圍寬。可靠性高，分光均勻性好等特點。特別適用于 無源光網絡(EPON、BPON、GPON等）中連接局端和終端設備并實現光信號的分路。
|
參數 |
規格 |
||||||
|
|
2X2 |
2X4 |
2X8 |
2X16 |
2X32 |
2X64 |
2X128 |
|
工作波長 |
1260-1650nm |
||||||
|
光纖種類 |
單模 G652,G657 |
||||||
|
光纜種類 |
?0.9松套管，?3光纜 |
||||||
|
分光比 |
50/50 |
||||||
|
回波損耗 |
≥50dB：UPC ≥60dB：APC |
||||||
|
偏振相關損耗 |
≤ 0.3dB |
||||||
|
插入損耗：插頭型 dB |
≤4.4 |
≤8 |
≤11.2 |
≤14.2 |
≤17.5 |
≤21.2 |
≤24.7 |
|
通道均勻性：固定波長 dB |
≤0.6 |
≤0.7 |
≤1.0 |
≤1.2 |
≤1.5 |
≤2.0 |
≤2.5 |
|
通道均勻性：全波長 dB |
≤1.1 |
≤1.2 |
≤1.5 |
≤1.7 |
≤2 |
≤2.5 |
≤3 |
|
最大輸入功率 |
500mW |
||||||
|
方向性 |
≥55dB |
||||||
|
重復性 |
≤ 0.1dB |
||||||
|
互換性 |
≤ 0.2dB |
||||||
|
機械耐久性 |
≤ 0.2dB：1000次 |
||||||
|
鎖緊機構抗拉強度 |
≤ 0.2dB |
||||||
|
振動 |
≤ 0.2dB |
||||||
|
跌落 |
≤ 0.2dB |
||||||
|
抗拉強度 |
≤ 0.2dB |
||||||
|
扭轉 |
≤ 0.2dB |
||||||
|
高溫 |
≤ 0.2dB |
||||||
|
低溫 |
≤ 0.2dB |
||||||
|
溫度循環 |
≤ 0.2dB |
||||||
|
濕度 |
≤ 0.2dB |
||||||
|
長度 |
可定制 |
||||||
|
工作溫度 |
-40°C ~ 85°C |
||||||
|
儲存溫度 |
-40°C ~ 85°C |
||||||
|
認證 |
ROHS 2.0，CE |
||||||
|
標準 |
Telcordia GR-1209-CORE Telcordia GR-1221-CORE YD/T 2000.1-2014《平面光波導集成光路器件 第1部分 基于平面光波導(PLC)的光功率分路器》 |
||||||
