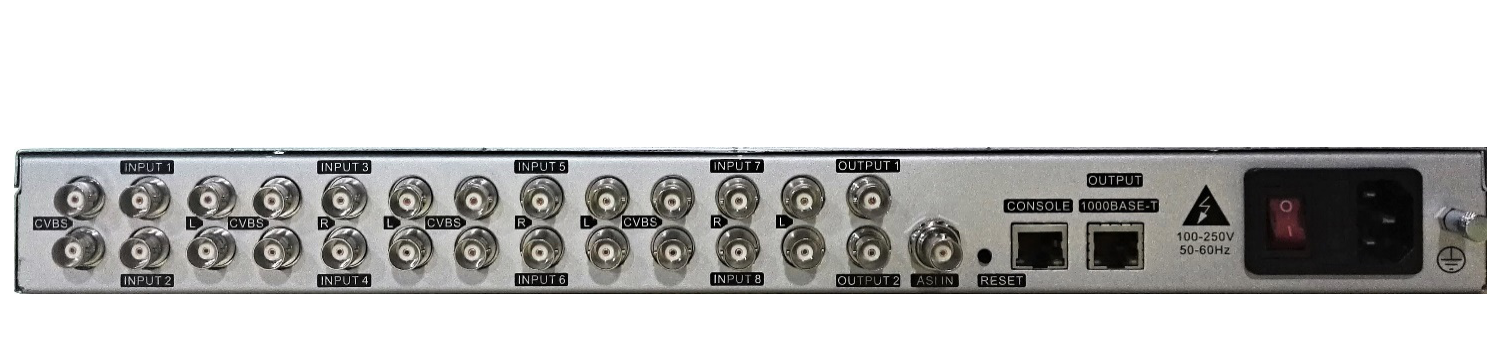

WDE-8420B MPEG-2/H.264八合一壓縮編碼器按照ISO/ICE13818，ISO/ICE11172，IEEE802.3等國際標準以及符合MPEG-2/H.264標準的廣播級高品質數字壓縮編碼設備，采用新型視、音頻編碼算法，可同時對模擬/數字視頻和音頻信號進行數字壓縮處理，具有較高的編碼品質和碼率利用率，性價比高，支持ASI以及千兆IP兩種輸出。對信號源的要求大大降低，保證第一流的視音頻質量，并提供完美的畫質。
n 支持MPEG-2/H.264 AVC視頻編碼功能
n 對八路音視頻信號編碼，1路ASI輸入并復用產生2路MPTS流
n 輸入視頻制式（自動、PAL、NTSC）自適應
n 編碼單路輸出碼率（1～15Mbps）連續可調，方便靈活
n IP模塊（選配）：最大支持到32路SPTS
n 1路10/100/1000BASE-T 自適應千兆以太網輸出
n 千兆IP 輸出0抖動
n 支持各種靈活的GOP結構，IPB 、IP 、IBI 、I 編碼方式可選
n 支持亮度，色飽和度，對比度，色調調整
n 可本地和遠程控制網管，以及在線升級
n 可設定編碼名稱、以及服務供應商名，對自己的節目編輯控制
n 高可靠性設計，運行穩定，性能價格比高
n 1U機箱單元
|
參數 |
符號 |
描述 |
單位 |
注釋 |
|
機械尺寸 |
||||
|
高 |
H |
42 |
mm |
1U |
|
寬 |
W |
434 |
mm |
|
|
深 |
D |
400 |
mm |
|
|
輸入/輸出接口 |
||||
|
視頻輸入接口 |
- |
8路 CVBS BNC-75Ω |
|
|
|
音頻輸入接口 |
- |
8×2路BNC-75Ω |
|
|
|
ASI輸入 |
|
1路ASI， BNC-75Ω |
|
|
|
ASI 輸出 |
- |
2 路ASI，BNC-75Ω |
|
|
|
IP 輸出接口 |
||||
|
類型 |
|
10/100/1000BASE-T |
|
速率自適應 |
|
連接器類型 |
|
RJ45 |
|
|
|
最大比特率 |
|
1.25 |
Gbps |
|
|
最大吞吐量 |
|
ASI輸出一致 |
Mbps |
|
|
兼容協議 |
|
IP V4, UDP, ARP（支持MPTS,SPTS） |
|
支持單播和組播 |
|
音視頻參數 |
||||
|
視頻編碼 |
- |
4:2:0 MP@ML（MPEG-2） 或H.264/AVC標清 |
|
|
|
音頻采樣頻率 |
Fs |
32,44.1,48 |
KHz |
|
|
音頻速率 |
Ra |
128,256,384 |
Kbps |
|
|
音頻壓縮 |
- |
MPEG-1第1/II層，CD質量 |
|
|
|
視頻分辨率 |
- |
兼容CCIR601標準 PAL制：720×576向下兼容 NTSC制：720×480向下兼容 |
|
|
|
每路輸出碼率 |
Rv |
1~15 |
Mbps |
可調 |
